【試驗變壓器】絕緣膠墊試驗方法及試驗應開展的項目
1．1 絕緣膠墊的試驗項目、周期和要求見表1
表1 絕緣膠墊的試驗項目、周期和要求
|
序號
|
項目
|
周期
|
要 求
|
說 明
|
||
|
1
|
工頻耐
壓試驗
|
1年
|
額定電壓
kV
|
工頻耐壓
kV
|
持續時間
min
|
使用于帶電設備區域
|
|
高壓
|
15
|
1
|
||||
|
低壓
|
3.5
|
1
|
||||
1．2試驗方法
絕緣膠墊試驗接線如圖2所示。試驗時先將絕緣膠墊上下鋪上濕布或金屬箔，并應比被測絕緣膠墊四周小200mm，連續均勻升壓至表8規定的電壓值，保持1min，觀察有無擊穿現象，若無擊穿，則試驗通過。試樣分段試驗時，兩段試驗邊緣要重合。

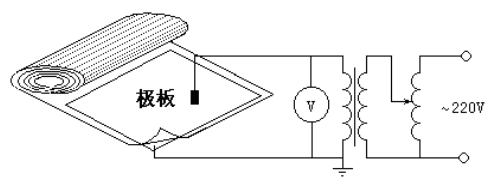

圖2 絕緣膠墊試驗接線圖
